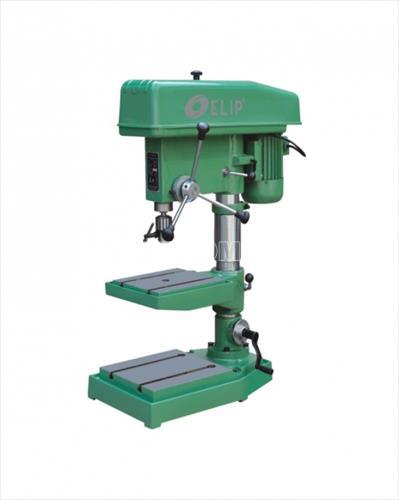

Máy khoan bàn ELIP E-20-750W-3P

Mô tả chi tiết sản phẩm

Bán Máy khoan chuyên dụng Elip E-20-750W-3P mới 100% tại TP.HCM

Model	E-20-750W-3P
Giới hạn khoan (mm)	20
Đường kính cột (mm)	85
Hành trình trục chính (mm)	125
khoảng cách đầu trục đến cột trụ(mm)	240
khoảng cách từ đầu trục tới bàn làm việc(mm)	367
khoảng cách từ đầu trục tới chân đế(mm)	630
Côn trục chính	MT2
Tốc độ trục chính (vòng/phút)	365-3150
Số cấp tốc độ trục chính	5
Kích thước bàn làm việc(mm)	280x300
Kích thước chân đế(mm)	590x375
Chiều cao máy (mm)	1127
Công suất (w)	750
Trọng lượng(Kg)	140
Kích thước máy (mm)	820x480x1020
Điện áp(v)	220/380
Ghi chú	Chuyên khoan không taro 3 pha

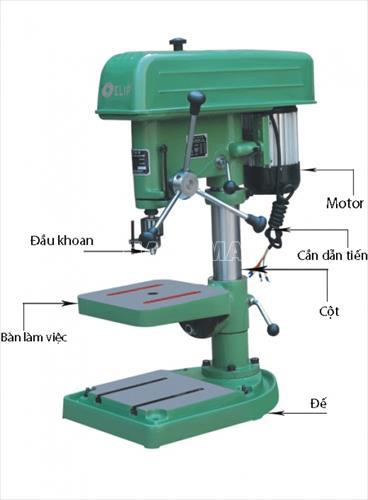

1. Đế
Thường được chế tạo bằng gang, tạo sự ổn định cho máy và cũng là giá ỉắp vững chắc cho cột. Đế thường có lỗ để có thể được bắt bulong vào bàn. Các rãnh hoặc gờ ở đế cho phép thiết bị giữ chi tiết gia công hoặc chi tiết gia công được gắn chặt với đế.
2. Cột
Là cột hình trụ chính xác lắp chặt với đế. Bàn được lắp với cột máy khoan, có thể được điều chỉnh tới điểm bất kỳ giữa đế và đầu khoan. Đầu máy khoan được lắp gần đỉnh cột máy.
3. Đầu khoan
Được lắp gần đỉnh cột, chứa cơ cấu được dùng để quay dụng cụ cắt và đưa vào chi tiết gia công. Trục chính, loại trục tròn, giữ và truyền động dụng cụ cắt, được lắp vào ống nối trục chính, ông nối trục chính không quay nhưng trượt lên xuống bên trong đầu để cung cấp sự tiến xuống cho dụng cụ cắt. Đầu trục chính có thể có một lỗ côn để giữ các dụng cụ chuôi côn, hoặc được ren hoặc ta-rô để gắn ống cặp mũi khoan.
4. Cần dẫn tiến bằng tay
 Được dùng để điều khiển sự di chuyển thẳng đứng của ống nối trục chính và dụng cụ cắt. Một cữ chặn độ sâu được gắn với ống nối trục chính có thể được điều chỉnh để điều khiển chiều sâu dụng cụ cắt đi vào chi tiết gia công.
